Sistem je uveden kako bi se upotrebom jačih, ali skupljih I-nosača smanjio ukupan broj nosača, čime se štedi materijal i kompenzuje veća cena.
Ove oznake pomažu da se u standardnoj građevinskoj ploči mogu ravnomerno rasporediti tačno pet nosivih elemenata.

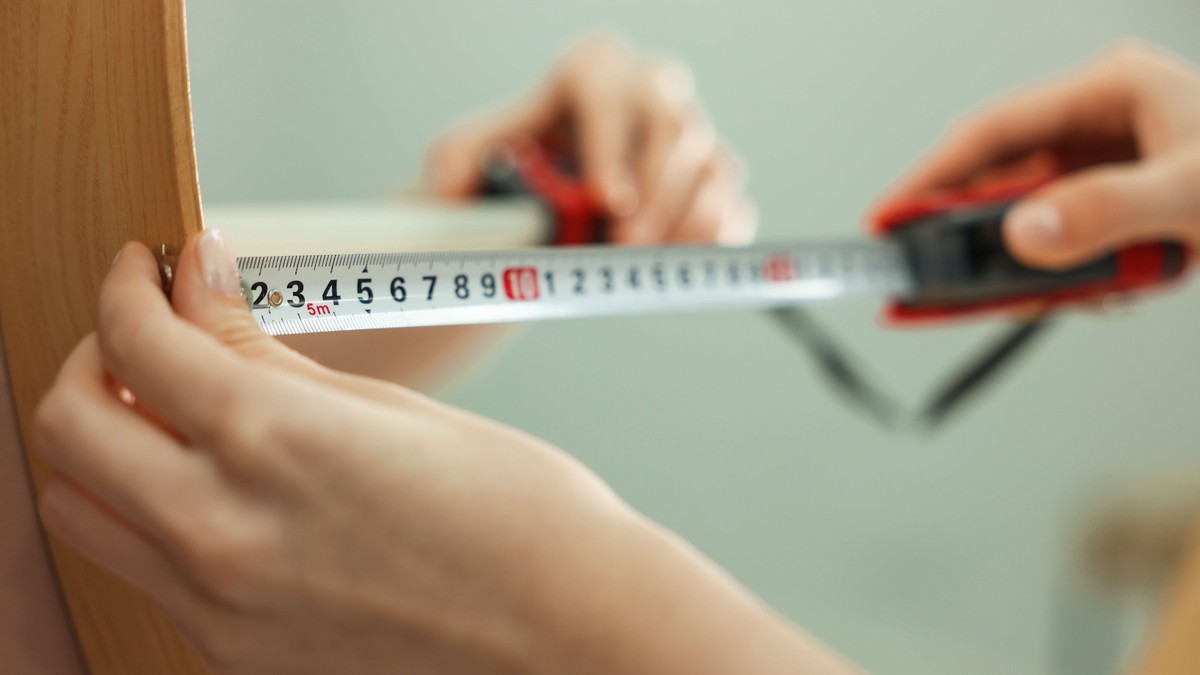

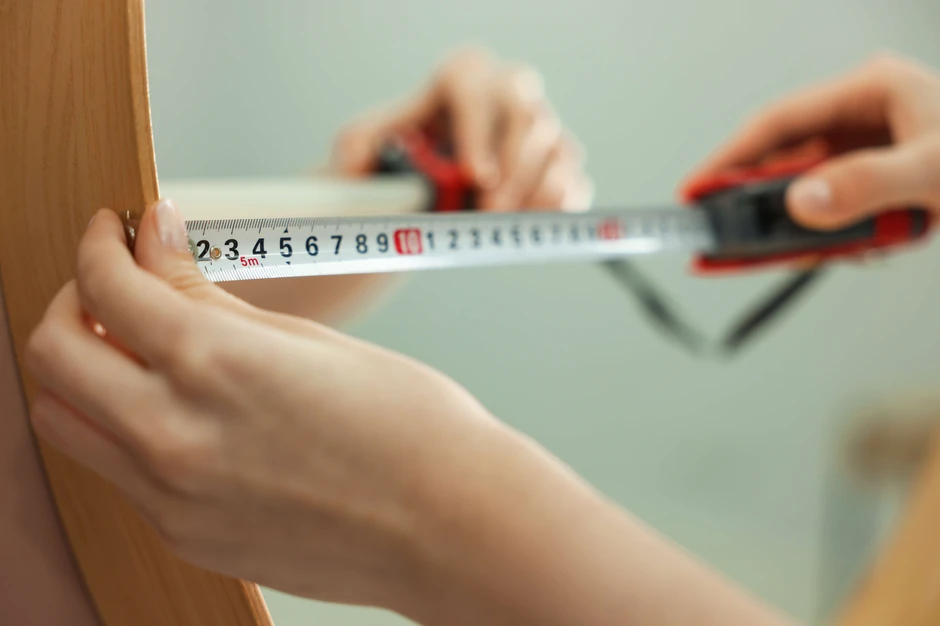

Ako ste ikada u životu u rukama držali klasičan građevinski metar i pažljivije ga zagledali, sigurno ste primetili jedan neobičan detalj koji se ponavlja celom dužinom trake. Između 48. i 50. centimetara odštampani su mali crni dijamanti. Ova oznaka postoji na apsolutno svakom mernom alatu ove vrste, ali ako pitate prosečnog čoveka – pa čak i mnoge majstore – čemu oni služe, retko ko će znati da vam da tačan odgovor.
Godinama, radoznali ljudi širom sveta otvaraju teme na platformama kao što su Reddit i Quora, tražeći poreklo ovih misterioznih simbola. Tako je jedan korisnik na popularnom forumu posvećenom alatima postavio pitanje:
- Šta predstavlja ovaj crni dijamant na mom metru, koji se pojavljuje malo nakon 48. centimetara, a zatim se ciklično ponavlja?
Odgovor koji je dobio otkriva genijalnu inženjersku i ekonomsku priču iz sveta građevine.
Matematika stoji iza crnog dijamanta
Ove oznake u građevinskom svetu imaju zvaničan naziv – trus oznake (oznake za krovne i podne rešetke) ili jednostavno oznake crnog dijamanta. Oni su postavljeni na tačnom razmaku od svakih 48.centimetra.
Na prvi pogled, ovaj broj deluje potpuno nasumično, ali iza njega stoji čista matematika i standardne dimenzije građevinskih materijala:
Računica građevinara: U američkom i svetskom građevinarstvu, standardna dužina jedne velike ploče materijala (poput šperploče ili OSB ploča za zidove i podove) iznosi tačno 243,84 centimetra. Kada tu dužinu podelite sa 5, dobijate tačno 48,77 centimetara.
Ovaj raspored omogućava da se unutar jedne standardne ploče od 243,84 centimetra postavi tačno 5 vertikalnih oslonaca (greda, krovnih rešetki ili zidnih stubova) koji će biti raspoređeni na savršeno jednakoj udaljenosti. Zato ćete ove crne dijamante na metru uvek videti na sledećim brojevima:
- 48,77 centimetara
- 97,54 centimetara
- 146,30 centimetara
- 195,07 centimetara
U tradicionalnoj gradnji, majstori obično koriste raspon od 40,64 centimetra ili 60,96 centimetara između centara greda. Međutim, sistem od 48,77 centimetara, koji je osvežen dijamantima, koristi se kao zlatna sredina kada je potrebno zadovoljiti statičke zahteve konstrukcije uz manji utrošak materijala.
IKako je nastao ovaj sistem?
Iza ove matematičke formule krije se i jedna veoma zanimljiva ekonomska priča iz istorije arhitekture. Dijamantski raspored je izmišljen kako bi se opravdala upotreba naprednijih građevinskih elemenata – takozvanih drvenih I-nosača.
Ove moderne, konstruisane drvene grede prvi put je uvela kompanija Trus Joist Inc davne 1969. godine. Pošto su ovi I-nosači bili znatno čvršći, ali i skuplji od tradicionalnog običnog drveta, kompanija je morala da pronađe način da ubedi investitore da kupe njihov proizvod.
Smislili su genijalan plan: uveli su dijamantski raspored na 48,77 centimetara. Logika je bila sledeća – pošto su novi nosači jači, razmak između njih može biti veći. Na svakih 243,84 centimetra dužine, majstorima je bila potrebna jedna greda manje u odnosu na standardni sistem od 40,64 centimetra.
Ta ušteda na količini materijala savršeno je kompenzovala višu cenu naprednijih greda.
Zašto se metalni vrh metra pomera?
Ako ste već detaljno pregledali svoj metar, sigurno ste primetili još jednu stvar koja nervira mnoge amatere – metalni jezičak na samom vrhu trake se blago klima i pomera napred-nazad.
Mnogi misle da je reč o fabričkoj grešci ili labavom fiksiranju, pa čak i bacaju alat misleći da je pokvaren. Međutim, DIY stručnjaci na TikToku upozoravaju da je ovo takođe urađeno sa jasnom namerom i da metar morate baciti isključivo ako mu se vrh ne pomera.
Pravilo „prave nule“: Ovaj hod metalnog vrha je dizajniran da bude tačno onoliki kolika je debljina samog metala od kog je napravljen jezičak.
Kada merite tako što metalni vrh zakačite za ivicu nečega (recimo, ivicu stola) i vučete traku ka sebi, jezičak se izvlači za svoju debljinu kako bi merenje počelo od nule. Sa druge strane, kada vrh metra prislonite i pritisnete uz čvrstu površinu (recimo, merite unutrašnjost zida), jezičak se uvlači za tu istu debljinu. Na ovaj način, pomeranje vrha garantuje da ćete uvek dobiti takozvanu „pravu nulu“ i milimetarski tačan rezultat, bez obzira na metodu merenja.
